立式電力拖動實驗臺,通用電工實驗室設備

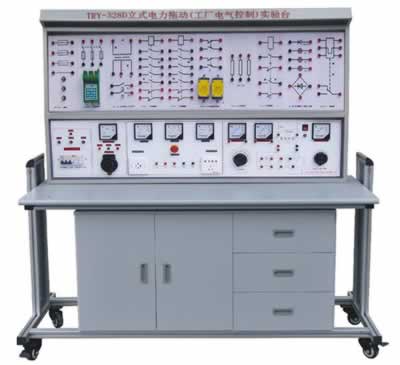

TRY-328D立式電力拖動(工廠電氣控制)實驗臺
一、立式電力拖動(工廠電氣控制)實驗臺簡介
TRY-328D立式電力拖動(工廠電氣控制)實驗臺根據電氣原理實驗和實訓、考核著重點的區別，設備對實驗與實訓考核采取二套不同的實驗元件和方法來實現。而且實驗與實訓考核在不能的功能區完成；電氣原理實驗在實驗屏上完成，實訓考核在桌面上利用通用九孔底板和特制元器件實驗盒來完成工廠電氣繼電線路技能訓練。實現功能完善，一機多用。
二、立式電力拖動(工廠電氣控制)實驗臺特點：
（一）、實驗部分：
1.元器件均已安裝在單元盒盒體內，實驗安全可靠。
2.元器件接線端口均已引至單元盒面板自鎖緊接線柱上，避免實驗反復拆裝螺絲、銅件而縮短元器件使用壽命。
3.采用自鎖緊疊插式連接線實驗連線方便、快捷，在較短的課時內有充分時間完成實驗。
4.元件單元盒在實驗屏上可任意移位、拆卸、易保管。
5.元件盒后蓋壓卡式結構，裝卸方便，以便于維修和觀察內部元器件結構。
6.具有直流電機實驗，大大提高實驗室的利用率、管理水平、規劃程度和經濟效益。
7.整體結構緊湊，外形美觀大方，組裝方便，它是各類高等院校、中等院校、技校、職業學校、培訓考核機構工廠電氣控制設備理想換代產品。
（二）、實訓考核部分：
1.元器件已裝在特制的底座上，實訓時選擇合適位置插入通用九孔底板就可根據規劃要求連線實訓，一改過去用螺絲固定、單一位置的死板繁瑣的方法。
2.實訓元器件可重復利用，固定元器件不需鉆孔，元器件存放有專門儲存柜，管理方便。
3.利用現有的元器件，用戶可自由設計更多的實驗實訓考核項目。
三、立式電力拖動(工廠電氣控制)實驗臺結構與功能（以二十四座為例）：
1、學生桌：配有學生桌12張，尺寸：148×75×130cm，桌面中央設置九孔通用插板，一桌二座，桌子下部為元件儲存柜，中間抽屜放置常用工具等。
2、示教臺：能分別控制12臺學生實驗臺的電源，示教屏具有講解、演示功能。
3、實驗屏：實驗屏由實驗單元板及鐵質噴塑材料組成，單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合采用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不用的元器件線路符號，元器件接線端均由面板上的接線柱引出。
4、電氣控制實驗臺(每桌配置1臺)：
(1)電源輸入指示。
(2）UFU、VFU、WFU三相電源輸入熔斷器。
(3)電源總開關：具有漏電、過載、短路保護功能。
(4)電壓換相開關：用來觀察三相線電壓，450V電壓表指示。
(5)電流表2A3只，分別指示U、V、W電流輸出值。
(6)急停按鈕：按到底切斷實驗臺電源。
(7)三相四線輸出接線座。
(8)三相電源插座。
(9)220V市電插座，供外接儀器使用。
(10)電源開關：控制“交直流調壓電源”。
(11)FU：交直流調壓電源保險座。
(12)0-240V交流輸出：0-240V交流輸出接線座。
(13)0-240V直流輸出：0-240V直流輸出接線座。
(14)電壓表250V：指示調壓電源的輸出電壓值。
(15)Ra、Rf調節旋鈕。
(16)Ra、Rf接線座。
(17)Ra、Rf指示表。
四、立式電力拖動(工廠電氣控制)實驗臺實驗器材配置：
(一) 實驗單元板(每臺)
|
編號 |
名稱 |
型號及規格 |
|
WBD-X-01 |
熔斷器 |
3只2A |
|
WBD-X-02 |
交流接觸器 |
CJ10-10A380V4只 |
|
WBD-X-03 |
信號燈、二極管、整流橋 |
|
|
WBD-X-04 |
降壓電阻 |
510/50W3只 |
|
WBD-X-05 |
變壓器、開關 |
BK-25380V/6.3V+63V |
|
WBD-X-06 |
行程開關 |
LX190014只 |
|
WBD-X-07 |
按鈕開關 |
LA19380V/5A |
|
WBD-X-08 |
倒順開關 |
KO-3380V/10A |
|
WBD-X-09 |
三相閘刀 |
HK8-16/3 |
|
WBD-X-10 |
三相雙投閘刀 |
380V/15A |
|
WBD-X-11 |
熱繼電器 |
R16B-20/32只 |
|
WBD-X-12 |
時間繼電器 |
JS7-2A380V2只 |
|
WBD-X-13 |
電路接點擴展板 |
(二)實訓考核元器件(每臺)：
交流接觸器4只，信號燈1只，整流二極管1只，大功率電阻3只，鈕子開關1只，行程開關4臺，3H鐵殼按鈕1只，倒順開關1只，三相閘刀1只，三相雙投閘刀1只，熱繼電器1只，時間繼電器1只，變壓器1只，三相180W電機2臺，直流電機1臺。MF47萬用表1只，兆歐表1只，鉗形表1只，1套尖嘴鉗、螺絲刀、剝線鉗等工具，導線若干。
五、實驗實訓考核項目：
|
1．閘刀開關正轉控制線路； |
2．接觸點動正轉控制線路； |
|
3．具有自鎖的正轉控制線路； |
4．具有過載保護的正轉控制線路； |
|
5．倒順開關控制正反轉控制線路； |
6．接觸器聯鎖的正反轉控制線路； |
|
7．按鈕聯鎖的正反轉控制線路； |
8．按鈕接觸器復合聯鎖控制線路； |
|
9．自動往返行程控制線路； |
10．接觸器控制串聯電阻降壓起動線路； |
|
11．時間繼電器控制串聯電阻降壓控制線路； |
12．手動Y/△降壓起動； |
|
13．接觸器控制Y/△降壓起動； |
14．時間繼電器控制Y/△降壓起動； |
|
15．QX3-13型Y/△自動起動控制線路； |
16．半波整流能耗制動控制線路； |
|
17．全波整流能耗制動控制線路； |
18．C620車床電氣控制線路； |
|
19．手動降壓起動； |
20．單相運行反接制動控制線路； |
|
21．電動葫蘆電氣控制線路； |
22．C6163車床電氣控制線路； |
|
23．控制電路聯鎖控制線路； |
24．主電路聯鎖控制線路； |
|
25．直流電機啟動； |
26．直流電機的調速； |
|
27．直流電機反轉； |
28．直流電機制動實驗； |
|
29．直流電機拆裝訓練； |
30．直流電機檢修訓練。 |
……自由設計項目。
TRY-18A通用電工實驗室設備
一、通用電工實驗室設備技術才能：
(一)電源及參數
1、輸入工作電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、21V
C單元：雙路穩流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，由多圈電位器連續調節，輸出最大電流為2A。
電壓穩定度：<10-2負載穩定度：<10-2紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：兩組相互獨的單次脈沖源，各自每次均可輸出一對正負脈沖
(二)函數信號發生器（正弦波、三角波、矩形波）
①頻率范圍：5HZ-550KHZ分五個頻段
②頻率指示：由HZ表直接讀出
③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
(三)音頻功率放大器：
輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
(四)絕緣電阻：>5MΩ
(五)漏電保護：漏電動作電流30MV
二、通用電工實驗室設備實驗臺結構：
1、實驗臺外殼尺寸：123×35×20cm
2、三相保險座
3、三相電源輸入指標
4、總開關：實驗臺電源總開關，帶
5、試驗按鈕：試驗漏電開關漏電功能
6、電源輸入指示1只
7、電源輸出指示3只(紅、綠、黃三色)
8、交流電壓表：指示輸出線電壓
9、電壓轉換開關：與電壓表配合使用，監示
10、接線座5只：A單元三相四線及地線輸出
11、電流表W相電流輸出指示
12、O/I開關：三相四線電源輸出控制
13、接線座2只：B單元交流低壓電源輸出
14、電表(2A)：B單元交流電流指示
15、旋鈕：B單元3-24V交流低壓選擇輸出
16、開關：C單元雙路直流穩壓電源開關
17、旋鈕：C單元雙路Ⅰ路穩流調節
18、旋鈕：C單元雙路Ⅱ路穩流調節
19、接線座2只：C單元Ⅰ路直流穩壓輸出
20、保險座：C單元雙路穩壓電源保險
21、電表4只：雙路穩壓電源電壓、電流指示
22、接線座：D單元直流5V穩壓輸出
23、電表：D單元電流0.5V輸出指示
24、開關1：控制各低壓交流電、信號源
25、開關2：控制E單元交直流調壓電源
26、電表：E單元交流電壓輸出指示
27、接線座4只：E單元交流、直流輸出口
28、旋鈕：E單元0～240V電壓調節
29、插座：G單元220V輸出插座
30、旋鈕：音頻功率放大器音量調節
31、接線座2只：音頻信號輸入
32、按鈕：單次脈使能開關漏電、過載保護
33、接線座3只：單次脈沖輸出口
34、電表：函數發生器正弦波輸出電壓指示
35、旋鈕：正弦波輸出三級衰減幅度粗調
36、旋鈕：正弦波輸出口
37、接線座：正弦波輸出口
38、旋鈕：矩形波輸出幅度調節輸出線電壓的大小與對稱情況
39、接線座：三角波輸出口
40、旋鈕：函數信號發生器頻率細調
41、接線座：矩形波輸出口
42、旋鈕：函數信號發生器五級頻率粗調(提高安全系數)
43、電表：函數發生器輸出頻率指示
44、萬用表：500型
45、實驗桌面尺寸：160×70cm
46、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗
47、儲存板：放置元件盒
48、左儲存柜：放置儲存板（帶門鎖）
49、抽屜：放置常用工具
50、右儲存柜：放置儲存板（帶門鎖）
51、示波器：型號不限（用戶自備）
52、工具
三、通用電工實驗室設備結構與配備
（一）實驗桌:一臺二座，桌外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下部是元件儲存柜，放置元器件。
（二）實驗臺:學生實驗桌及示教控制臺各配備一臺。
(三)示教控制臺:1臺示教控制臺，分別控制12臺學生臺的電源，通用電路板演示屏立在實驗臺上，尺寸150×70cm，用于講解、演示。
（四）實驗器材配備:13臺180W電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，117只交直流電表，13只萬用表，13套剝線鉗、螺絲刀等工具，13套實驗所需電阻、電位器、電感線圈、變壓器、二極管、三極管、集成電路、集成座、傳感器件等元件盒（元件已裝在元件盒內）。
四、通用電工實驗室設備實驗臺實驗內容
|
1、電工測量儀表的使用 |
2、交流電路參數的測量 |
|
3、常用元件的識別與檢測 |
4、正弦交流電路中RLC元件的特性 |
|
5、線性元件與非線性元件的伏安特性 |
6、RL及RC串聯電路實驗 |
|
7、電源的外特性 |
8、RLC串聯諧振電路 |
|
9、電位值、電壓值的測定 |
10、日光燈電路的連接及功率因數改善 |
|
11、電流表和電壓表的擴程 |
12、三相負載的星、三角接法 |
|
13、基爾霍夫定律的驗證 |
14、三相電路及功率的測量 |
|
15、驗征楞次定律 |
16、R-C選頻網絡的研究 |
|
17、迭加原理與互易定理的驗證 |
18、二端口網絡研究 |
|
19、戴維南定理與諾頓定理的驗征 |
20、單相變壓器實驗 |
|
21、電壓源與電流源的等效變換 |
22、互感電路實驗 |
|
23、受控源特性的研究 |
24、三相異步電動機的使用與起動 |
|
25、一階電路實驗 |
26、三相電動機繼電接觸控制的基本電路 |
|
27、二階電路的過渡過程 |
28、三相電動機Y一△起動控制實驗 |
|
29、研究LC元件在直流和交流電路中的特性 |
30、三相電動機的順序控制實驗 |
|
31、負載獲得最大功率的條件 |
32、三相電動機能耗制動控制實驗 |
利用上述32項實驗的元器件也可完成下面電路實驗
|
33、最簡單的電路 |
34、電容器的充放電 |
|
35、電路中各點電位與參考點的選擇 |
36、電容器在交直流中的作用 |
|
37、電阻的串聯 |
38、條形磁鐵在線圈中的運動 |
|
39、電阻的并聯 |
40、電容的混聯 |
|
41、電阻的混聯 |
42、純電阻、電感、電容電路 |
|
43、電阻分壓器電路 |
44、磁耦合線圈的順串 |
|
45、全電路歐姆定律 |
46、磁耦合線圈的反串 |
|
47、電橋的應用與平衡條件 |
48、歐姆表的工作原理 |
|
49、節點電壓法 |
50、雙聯開關二地控制 |
|
51、回路電壓法 |
52、用示波器觀察磁滯回線 |
|
53、支路電流法 |
54、磁路歐姆定律 |
|
55、RCL并聯電路 |
56、兩線圈的互感及同名端 |
|
57、串聯電路 |
58、互感耦合 |
|
59、變壓器結構及工作原理 |
60、提高功率因數的方法 |
|
61、基爾霍夫第一定律 |
62、單相電路功率的測量 |
|
63、基爾霍夫第二定律 |
64、收錄機電源電路 |
|
65、日光燈電路原理 |
66、濾波電路 |
|
67、擴大電壓表量程 |
68、電阻與溫度的關系:用伏安法測出燈絲 |
|
69、擴大電流表量程在不同電壓下的阻值。 |
70、RC電路的過度過程 |
|
71、三相異步電機閘刀控制正轉實驗 |
72、RL過渡過程 |
|
73、具有過載保護的控制線路 |
74、電容的串聯電路 |
|
75、按鈕控制的正反轉控制線路 |
76、電容的并聯電路 |
|
77、接觸器控制星一三角降壓起動控制線路 |
