車床電氣技能考核裝置,磨床電氣技能考核裝置
來源： 作者： 發布時間：2020-5-29 19:41:01

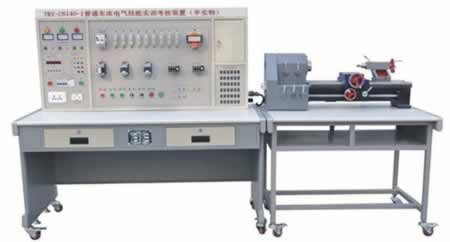

TRY-C6140-1普通車床電氣技能實訓考核裝置（半實物）
產品功能介紹：
TRY-C6140-1普通車床電氣技能實訓考核裝置（半實物）是在原“TRY-C6140型普通車床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了C6140型普通車床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。普通車床電氣技能實訓考核裝置（半實物）適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、普通車床電氣技能實訓考核裝置功能特點
1.C6140普通車床半實物仿真模型是參照實際C6140普通車床的尺寸按一定比例縮小的設計；
2.本套裝置電氣部分的操作，能實現C6140普通車床各種運動控制，它包括：主軸啟動停止、工作臺快速移動和冷卻泵啟動停止，極限位置的限位保護；
3.機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
4.半實物模型上所用電機的電壓等級與實際的機床完全相同；
5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
8.控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。
二、普通車床電氣技能實訓考核裝置技術性能
1.輸入電源：三相四線～380V±10%50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3.裝置容量：＜0.2kVA
4.電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
5.控制屏尺寸：1410mm×725mm×1535mm
6.半實物模型桌子尺寸：1268mm×723mm×798mm
7.C6140車床模型尺寸：900mm×320mm×370mm
8.工作臺移動行程：200mm
9.主軸轉速：250r/min
三、普通車床電氣技能實訓考核裝置配置
|
序號 |
名 稱 |
數量 |
備注 |
|
1 |
C6140型普通車床電氣技能實訓考核裝置 |
1臺 |
|
|
2 |
C6140普通車床半實物模型（含實訓桌） |
1臺 |
配有與電氣部分的連接接口，通過電纜連接 |
四、普通車床電氣技能實訓考核裝置實訓項目與目的
1.熟悉常用低壓電器的機構、原理
2.通過觀察機床模型的運動，了解機床的實際運動
3.了解機床電器控制的原理及各種保護裝置
4.掌握機床中常見故障的排除方法
五、普通車床電氣技能實訓考核裝置故障點設置一覽表
|
故障編號 |
故障現象 |
|
K1 |
機床無法啟動 |
|
K2 |
機床無法啟動 |
|
K3 |
機床無法啟動 |
|
K4 |
照明燈不亮 |
|
K5 |
機床無法啟動 |
|
K6 |
機床無法啟動 |
|
K7 |
主軸、冷卻泵電動機不能啟動 |
|
K8 |
主軸電動機控制不能自鎖 |
|
K9 |
主軸電動機控制不能自鎖 |
|
K10 |
主軸、冷卻泵電動機不能啟動 |
|
K11 |
冷卻泵不能啟動 |
|
K12 |
冷卻泵不能啟動 |
|
K13 |
冷卻泵不能啟動 |
|
K14 |
刀架不能快速移動 |
|
K29 |
主軸不工作 |
|
K30 |
冷卻泵不工作 |
|
K31 |
不能快速移動 |

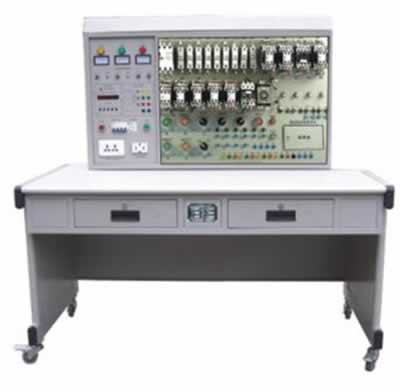

TRY-M1432萬能外圓磨床電氣技能實訓考核裝置
一、萬能外圓磨床電氣技能實訓考核裝置簡介：
TRY-M1432萬能外圓磨床電氣技能實訓考核裝置是我國各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。它適用于課堂演示、機床電氣控制原理性的操作實訓。由于設備均采用工業中通用的電器，因而它可作為社會電工類職業培訓中機床電氣維修方面的實訓設備，同時可作為職業資格培訓考核用。通過技能考核臺的實訓，不僅能提高學生的動手能力，而且還克服了以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時，為高層次維修技能訓練，提供了較理想的設備，從而實現了耗資少、教學效果顯著的目的。
二、萬能外圓磨床電氣技能實訓考核裝置適用范圍
TRY-M1432萬能外圓磨床電氣技能實訓考核裝置適用于M1432平面磨床電氣控制的模擬與M1432平面磨床電氣故障排除的技能考核。
三、萬能外圓磨床電氣技能實訓考核裝置技術性能
1.輸入電源:三相四線～380V±10%50HZ
2.工作環境:溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1kVA
4.外形尺寸：141cm×72.5cm×153.5cm
四、萬能外圓磨床電氣技能實訓考核裝置基本配置
1.TRY-JC01電源控制面板（鋁質面板）
(1)交流電源（帶有漏電保護措施）
提供三相交流電源(380V)
(2)人身安全保護體系
電壓型漏電保護器：當線路出現的漏電時，控制屏內的接觸器便立即跳閘，從而切斷了電源。
電流型漏電保護裝置：控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
2.TRY-M01（鋁質面板）
面板上安裝有機床的所有主要電器及動作指示燈，機床的所有操作都在這塊面板上進行，指示燈用于指示機床相應的動作。
面板上印有M7130K平面磨床示意圖，可以很直觀地看到該平面磨床的外形輪廓。
3.TRY-M03（鐵質面板）
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，能直觀地看到它們的動作狀況。
4.三相異步電動機
3只380V三相鼠籠異步電動機，分別用作砂輪電動機、冷卻泵電動機和液壓泵電動機。
5.故障開關箱
設有32個開關，其中K1到K24用于故障設置；K25到K31保留；K32用作指示燈開關，它用于設置機床的動作指示。
6.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
五、萬能外圓磨床電氣技能實訓考核裝置實訓項目
1.熟悉常用低壓電器的機構、原理
2.通過測量找出線路上的故障點
3.對機床故障的排除
4.設置故障點，作為維修電工的技能考核臺機床電氣技能實訓考核裝置相關產品：
